PVC PENCERE VE KAPI SİSTEMLERİ – FIRATPEN

Profil
Genişliği
Odacık
Sayısı
Profil Isı
İletkenlik Katsayısı
Pencere Isı
İletim Katsayısı
Ses Yalıtımı
60 mm 4 1,46 W/m2 ºK 1,63 W/m2 ºK 38 db
Hava Geçirgenlik
Sınıfı
Su Sızdırmazlık
Sınıfı
Rüzgar Yüküne
Dayanım Sınıfı
Cam Kalınlıkları
(mm)
4 9A C3 5, 20, 24, 32

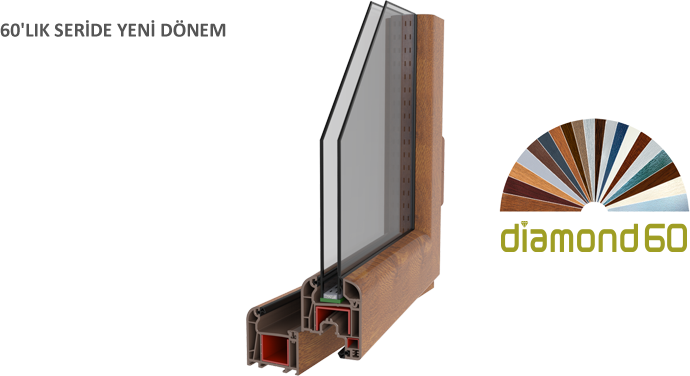

60’LIK SERİDE YENİ DÖNEM

Hayatımız yeni mekanlara taşınıyor. Yükselen kalite anlayışımız, estetik değerlerimiz ve konfor anlayışımız bizi daha seçici yapıyor. Geçici çözümlere zaman ve kaynak ayırmak istemiyor, sorunsuz ve ekonomik ömrü yüksek tercihler yapıyoruz. Haklı olarak aradığımız çözümde; kalitenin, estetiğin, performans değerlerinin, konforun, dekoratif beklentilerin ve uzun ömürlü ekonomik sistemlerin aynı üründe buluşmasını istiyoruz. Diamond, tüm beklentileriniz karşılayarak 60’lık seriyle üretilmiş pencerelerde yeni bir dönem başlatıyor.

ESTETİK

Diamond 60 serisi; tüm profillerde sahip olduğu oval hatları sayesinde estetik açıdan bütünlük oluştururken, özel tasarlanan profil yapısı sayesinde, dış ortamın daha çok görülmesi istenen yapılarda diğer 60’lık serilere göre ön plana çıkan bir seridir. Sahip olduğu 21 farklı lamine renk seçeneğiyle estetik görünüşüne daha fazla değer katmaktadır.

SİSTEM

  • Sistem, 60 mm profil genişliğine sahiptir.
  • 4 odacıklı tasarlanmıştır.
  • Sistemde 5 mm, 20 mm ve 24 mm cam üniteleri kullanılabilmektedir.
  • Diamond 60 serisi; profil genişliği, odacık sayısı, destek sacı ataletleri ve sızdırmazlık sistemi sayesinde rüzgar yükü dayanım, su sızdırmazlık ve hava geçirgenliği parametrelerinde tüm gereklilikleri sağlamaktadır.
  • Sahip olduğu oval yapıya sahip çıta profilleriyle birlikte, dış ortamda oluşturulan oval estetik iç ortama da taşınmaktadır.
  • Sistem 13 aks ispanyolet sistemine uygundur.
  • Sistemin detay ve yardımcı profilleri, tüm mimari detaylara rahatlıkla çözüm üretilebilecek şekilde tasarlanmıştır.

Rüzgar Yükü Dayanımı

  • Diamond 60 sistemi, 2.000 Pa (1655 km/h) rüzgar yükü dayanımında güvenlik testini başarıyla geçmiştir.
  • Diamond 60 sisteminin destek sacları ve profil içerisindeki konumları tasarlanırken, yapıların maruz kalabilecekleri azami rüzgar yükü değerleri göz önünde bulundurulmuştur.
  • Sistem, sahip olduğu detay ve griyaj profiller sayesinde, yapılardaki geniş açıklıkların kapatılmasını ve yüksek mukavemet değerlerini rahatlıkla sağlamaktadır.

Su ve Hava Sızdırmazlığı

  • Su tahliyesinin daha hızlı ve rahat olması için geliştirilmiş su tahliye açısı ve setleri sayesinde yüksek rüzgar yüklerinde dahi yağmura karşı yüksek dayanım sağlanmıştır.
  • 600 Pa (110 km/h) rüzgar yükü altında 4 litre/dakika yağmur debisinde yapılan testlerde iç ortama su sızıntısı olmamış ve bu konudaki kalitesi ispat edilmiştir.

Isı Yalıtımı

  • Diamond 60 sistemi; profil genişliği göz önünde bulundurularak oluşturulan odacık sayısı, genişlikleri ve profil yükseklikleri sayesinde ısı iletim katsayısı değerlerinde tüm gereklilikleri sağlayabilmektedir.
  • TS EN ISO 10077-2 standardına uygun olarak 1,23 m x 1,43 m ölçülerinde pencere sistemi ile Uw: 1,46 W/m2 ºK ve Uf: 1,63 W/m2 ºK değerleri sağlanmıştır.

Ses Yalıtımı

  • Diamond 60 serisi ile 38 dB değerine kadar ses yalıtımı sağlanabilmektedir. Böylelikle, en gürültülü ortamlarda bile kaliteli yaşam seviyesinde ses ortamı oluşturmak mümkündür.
  • Sistem ile birlikte kullanılabilecek akustik camlar sayesinde oluşturulacak ses izolasyonuyla, dış dünyanın ses gürültüsünün iç ortamlardan izole edilmesi en etkin şekilde sağlanmaktadır.
Kasa ve Kanat Profil Genişliği / mm Conta Sayısı / adet Odacık Sayısı / adet Ses Yalıtımı / desibel Hava Geçirgenlik Sınıfı Su Sızdırmazlık Sınıfı
75 2 6 43 4 9A
Profil Isı Yalıtımı / (W / M2 0K) Pencere Isı Yalıtımı / (W / M2 0K) Rüzgar Yüküne Dayanım Sınıfı Profil Sınıfı / TS -5358 / EN 12608 Cam Kalınlıkları / mm
1,02 0,94 C3 B 20,24,32,42,44

  • 4 mm’den 44 mm kalınlığa kadar tüm cam kalınlıklarına uygundur.
  • Akustik cam seçeneği ile 43 desibele kadar ses yalıtımı sağlar.
  • Su tahliyesini kolaylaştıran tasarım sayesinde yüksek su sızdırmazlığı sağlanır.
  • Menteşe destek sacı uygulanabilirliği sayesinde kanat sarkmaları engellenir.
  • Oval çıta yapısıyla estetik bütünlük sağlanır.
  • Özel tasarım 3 aşlamalı conta sistemi kesinlikle hava ve su sızdırmaz. 3 contalı sistem, Selenit Strong ve “A” sınıfı et kalınlığına sahip Selenit Selective Strong serilerinde mevcuttur.
  • Tekli, çiftli ve üçlü cam çıtaları ile farklı yalıtım çözümleri sunar.
  • 6 odacıklı kasa ve kanat profilleri ile mükemmel ısı yalıtımı sağlar.

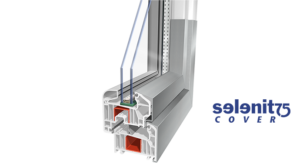

Selenit Eşik Sistemi

Selenit Eşik Sistemi, Selenit kapı sistemlerinde kasa alt eşiğinin oluşturduğu yüksekliği ortadan kaldırmak ve estetik bir görünüm elde etmek için tasarlanmıştır. Bu sistemde kullanılan alüminyum eşik profili, iç kısımdaki plastik eşik profili ve eşik çıtası sayesinde eşik sisteminin ısı yalıtım zafiyeti ortadan kaldırılmıştır. Ayrıca, kapı üzerine monte edilen alüminyum damlalık profili yardımıyla dış ortamdan gelebilecek su ve yağmurun hızlı tahliyesi sağlanırken estetik bütünlük de korunmaktadır.

Sistem

  • Selenit Serisinin tüm sistem profilleri 75 mm genişliğe sahiptir.
  • Ana profillere entegre detay profiller ile her türlü mimari ve teknik detayları çözebilecek özelliklerdedir.
  • Cam çıta profilleri 44 mm’ye kadar 3 ‘lü cam kullanımına uygundur.
  • Sistem 13 aks ispanyolet kullanımına uygundur.
  • Sistemin sahip olduğu mukavemet değerleri yüksek katlı yapılarda kullanılabilmesini sağlar.
  • 21 farklı renk ve dokuya sahip laminasyon çeşidi, iç ve dış ortama uygun seçenekler sunar.

TECRÜBE, TEKNOLOJİ VE TASARIM SELENİT 75’TE BİRLEŞTİ

Rüzgar Yükü Dayanımı

  • Selenit tasarlanırken, pvc profillerin güç kriteri, sistem içerisinde kullanılacak destek saclarının atalet momentleri ve buna bağlı “rüzgar yükü dayanımı” en yüksek oranlarda gözetilmiştir.
  • Yüksek katlı yapılar ve geniş açıklıklarının kapatılması için güvenle kullanılan yeni çözümler sunar.
  • Sistemin sahip olduğu griyaj profilleri, mimari tasarım açısından geniş açıklıkların kapatılması istendiğinde ideal mukavemet değerlerini rahatlıkla sağlar.
  • Selenit Sisteminin sahip olduğu yüksek dayanım değerleri 3.000 Pa (245 km/h) güvenlik testinden başarıyla geçmiş ve rüzgar yükü sınıflandırmasında C3 sınıfına girmiştir.

YENİ NESİL YAPILARDA FARKLI ÇÖZÜM ARAYANLARA

Su ve Hava Sızdırmazlığı

  • Hava ve su geçirgenliğinin en düşük seviyelerde tutulması için Selenit Serisi 3 conta sistemli olarak tasarlanmıştır. 3 contalı sistem, Selenit Strong ve “A” sınıfı et kalınlığına sahip Selenit Selective Strong serileri için geçerlidir.
  • Enerji korunumu için gereken dış ortamdan iç ortama hava geçişinin engellenmesi, standart iç ve dış contaya ilaveten orta conta ile güçlendirilmiştir.
  • Profiller; sisteme sızabilecek yağmur sularını profil üzerinde eğimler ve tahliye kanalları oluşturularak dış ortama tahliye edebilecek şekilde tasarlanmıştır.
  • 600 Pa (110 km/h) rüzgar yükü altında ve dakikada 4 litre yağmur suyu ile yapılan testlerde iç ortama su sızdırmamış ve kalitesini kanıtlamıştır.

ARTIK “ISI VE SES YALITIMI” SORUN DEĞİL

Isı Yalıtımı

  • TS EN ISO 10077-2 standardına uygun olarak, 1,23 m x1,43 m ölçülerinde ve Ug: 0,6 W/m2 °K camla yapılan test sonucuna göre Selenit Sistemi Uf:1,02 W/m2 °K -Uw: 0,94 W/m2 °K değerlerine ulaşmıştır.
  • Selenit Serisinin ana profilleri 6 odacıklıdır ve odacıkları geniştir. Böylece ısı iletim katsayısı değeri en düşük seviyelere çekilmiştir.
  • Yalıtım performansı, Selenit Strong ve Selenit Selective Strong serilerinde 3. orta conta ile bir pvc pencere sisteminde olabilecek en iyi seviyeye taşınmıştır.
  • Selenit Serisinin profil tasarımları; ısı iletim katsayısı değerleri en düşük seviyelerde olacak şekilde yapılmıştır.

Ses Yalıtımı

  • Selenit Serisinin ses yalıtım özellikleri yaşam kalitesi için gereken gürültüsüz bir ortamı en iyi şekilde karşılar.
  • Selenit pencere sistemleri ile 43 dB’e kadar ses yalıtımı sağlamak mümkündür.
  • Selenit Serisi çok yüksek ses seviyelerinin olduğu hava alanı, tren yolları vb. ortamlarda dahi normal ses düzeylerini sağlar.
  • Sistem ile birlikte kullanılacak akustik özellikli camlarla 43 dB gibi yüksek ses yalıtım seviyelerine ulaşmak mümkündür.

Estetik, güç ve performans kriterleri en üst seviyede tasarlanan Selenit modern yapıların yeni penceresi. Değişen yaşam kültürü ve mekan anlayışı gözetilerek “zamanın ruhu”na uygun çözüm arayanlar için geliştirildi. Selenit tüm teknik ve görsel detaylara cevap veren 75 mm profil genişliği, 6 odacıklı tasarımı ve opsiyonel 3. conta seçeneği ile bir sistem bütünlüğü sunuyor ve bu parametreler ile en üst düzey performans değerlerini yakalıyor.

Hesaplamalar TS EN ISO 10077-2 standardına göre 1,23×1,43m ölçülerinde pencere için 0,6 W/m2K ısı iletim kat sayısına sahip cam ünitesi kullanılarak yapılmıştır.

Kasa ve Kanat Profil Genişliği / mm Conta Sayısı / adet Odacık Sayısı / adet Ses Yalıtımı / desibel Hava Geçirgenlik Sınıfı Su Sızdırmazlık Sınıfı
75 3 6 43 4 9A
Profil Isı Yalıtımı / (W / M2 0K) Pencere Isı Yalıtımı / (W / M2 0K) Rüzgar Yüküne Dayanım Sınıfı Profil Sınıfı / TS -5358 / EN 12608 Cam Kalınlıkları / mm
1,02 0,94 C3 A 20,24,32,42,44

  • 4 mm’den 44 mm kalınlığa kadar tüm cam kalınlıklarına uygundur.
  • Akustik cam seçeneği ile 43 desibele kadar ses yalıtımı sağlar.
  • Su tahliyesini kolaylaştıran tasarım sayesinde yüksek su sızdırmazlığı sağlanır.
  • Menteşe destek sacı uygulanabilirliği sayesinde kanat sarkmaları engellenir.
  • Oval çıta yapısıyla estetik bütünlük sağlanır.
  • Özel tasarım 3 aşlamalı conta sistemi kesinlikle hava ve su sızdırmaz. 3 contalı sistem, Selenit Strong ve “A” sınıfı et kalınlığına sahip Selenit Selective Strong serilerinde mevcuttur.
  • Tekli, çiftli ve üçlü cam çıtaları ile farklı yalıtım çözümleri sunar.
  • 6 odacıklı kasa ve kanat profilleri ile mükemmel ısı yalıtımı sağlar.

Selenit Eşik Sistemi

Selenit Eşik Sistemi, Selenit kapı sistemlerinde kasa alt eşiğinin oluşturduğu yüksekliği ortadan kaldırmak ve estetik bir görünüm elde etmek için tasarlanmıştır. Bu sistemde kullanılan alüminyum eşik profili, iç kısımdaki plastik eşik profili ve eşik çıtası sayesinde eşik sisteminin ısı yalıtım zafiyeti ortadan kaldırılmıştır. Ayrıca, kapı üzerine monte edilen alüminyum damlalık profili yardımıyla dış ortamdan gelebilecek su ve yağmurun hızlı tahliyesi sağlanırken estetik bütünlük de korunmaktadır.

Sistem

  • Selenit Serisinin tüm sistem profilleri 75 mm genişliğe sahiptir.
  • Ana profillere entegre detay profiller ile her türlü mimari ve teknik detayları çözebilecek özelliklerdedir.
  • Cam çıta profilleri 44 mm’ye kadar 3 ‘lü cam kullanımına uygundur.
  • Sistem 13 aks ispanyolet kullanımına uygundur.
  • Sistemin sahip olduğu mukavemet değerleri yüksek katlı yapılarda kullanılabilmesini sağlar.
  • 21 farklı renk ve dokuya sahip laminasyon çeşidi, iç ve dış ortama uygun seçenekler sunar.

TECRÜBE, TEKNOLOJİ VE TASARIM SELENİT 75’TE BİRLEŞTİ

Rüzgar Yükü Dayanımı

  • Selenit tasarlanırken, pvc profillerin güç kriteri, sistem içerisinde kullanılacak destek saclarının atalet momentleri ve buna bağlı “rüzgar yükü dayanımı” en yüksek oranlarda gözetilmiştir.
  • Yüksek katlı yapılar ve geniş açıklıklarının kapatılması için güvenle kullanılan yeni çözümler sunar.
  • Sistemin sahip olduğu griyaj profilleri, mimari tasarım açısından geniş açıklıkların kapatılması istendiğinde ideal mukavemet değerlerini rahatlıkla sağlar.
  • Selenit Sisteminin sahip olduğu yüksek dayanım değerleri 3.000 Pa (245 km/h) güvenlik testinden başarıyla geçmiş ve rüzgar yükü sınıflandırmasında C3 sınıfına girmiştir.

YENİ NESİL YAPILARDA FARKLI ÇÖZÜM ARAYANLARA

Su ve Hava Sızdırmazlığı

  • Hava ve su geçirgenliğinin en düşük seviyelerde tutulması için Selenit Serisi 3 conta sistemli olarak tasarlanmıştır. 3 contalı sistem, Selenit Strong ve “A” sınıfı et kalınlığına sahip Selenit Selective Strong serileri için geçerlidir.
  • Enerji korunumu için gereken dış ortamdan iç ortama hava geçişinin engellenmesi, standart iç ve dış contaya ilaveten orta conta ile güçlendirilmiştir.
  • Profiller; sisteme sızabilecek yağmur sularını profil üzerinde eğimler ve tahliye kanalları oluşturularak dış ortama tahliye edebilecek şekilde tasarlanmıştır.
  • 600 Pa (110 km/h) rüzgar yükü altında ve dakikada 4 litre yağmur suyu ile yapılan testlerde iç ortama su sızdırmamış ve kalitesini kanıtlamıştır.

ARTIK “ISI VE SES YALITIMI” SORUN DEĞİL

Isı Yalıtımı

  • TS EN ISO 10077-2 standardına uygun olarak, 1,23 m x1,43 m ölçülerinde ve Ug: 0,6 W/m2 °K camla yapılan test sonucuna göre Selenit Sistemi Uf:1,02 W/m2 °K -Uw: 0,94 W/m2 °K değerlerine ulaşmıştır.
  • Selenit Serisinin ana profilleri 6 odacıklıdır ve odacıkları geniştir. Böylece ısı iletim katsayısı değeri en düşük seviyelere çekilmiştir.
  • Yalıtım performansı, Selenit Strong ve Selenit Selective Strong serilerinde 3. orta conta ile bir pvc pencere sisteminde olabilecek en iyi seviyeye taşınmıştır.
  • Selenit Serisinin profil tasarımları; ısı iletim katsayısı değerleri en düşük seviyelerde olacak şekilde yapılmıştır.

Ses Yalıtımı

  • Selenit Serisinin ses yalıtım özellikleri yaşam kalitesi için gereken gürültüsüz bir ortamı en iyi şekilde karşılar.
  • Selenit pencere sistemleri ile 43 dB’e kadar ses yalıtımı sağlamak mümkündür.
  • Selenit Serisi çok yüksek ses seviyelerinin olduğu hava alanı, tren yolları vb. ortamlarda dahi normal ses düzeylerini sağlar.
  • Sistem ile birlikte kullanılacak akustik özellikli camlarla 43 dB gibi yüksek ses yalıtım seviyelerine ulaşmak mümkündür.

Estetik, güç ve performans kriterleri en üst seviyede tasarlanan Selenit modern yapıların yeni penceresi. Değişen yaşam kültürü ve mekan anlayışı gözetilerek “zamanın ruhu”na uygun çözüm arayanlar için geliştirildi. Selenit tüm teknik ve görsel detaylara cevap veren 75 mm profil genişliği, 6 odacıklı tasarımı ve opsiyonel 3. conta seçeneği ile bir sistem bütünlüğü sunuyor ve bu parametreler ile en üst düzey performans değerlerini yakalıyor.

Hesaplamalar TS EN ISO 10077-2 standardına göre 1,23×1,43m ölçülerinde pencere için 0,6 W/m2K ısı iletim kat sayısına sahip cam ünitesi kullanılarak yapılmıştır.

Profil
Genişliği
Et Kalınlığı
TS -5358 / EN 12608
Conta
Sayısı
Odacık
Sayısı
Conta Profil Isı
Yalıtımı
80 mm Elegance Selective A Sınıfı
Elegance B Sınıfı
3 (Orta Contalı) 6 TPE Gri / Siyah Uf: 1,02 W/m2 ºK
Pencere Isı
Yalıtımı
Ses
Yalıtımı
Hava
Geçirgenliği
Su
Sızdırmazlık
Rüzgar Yüküne
Dayanım
Cam Kalınlıkları
(mm)
UW: 0,91 W/m2 ºK 40 dB Sınıfı 4 Sınıf 9A Sınıf C3 24, 32, 36

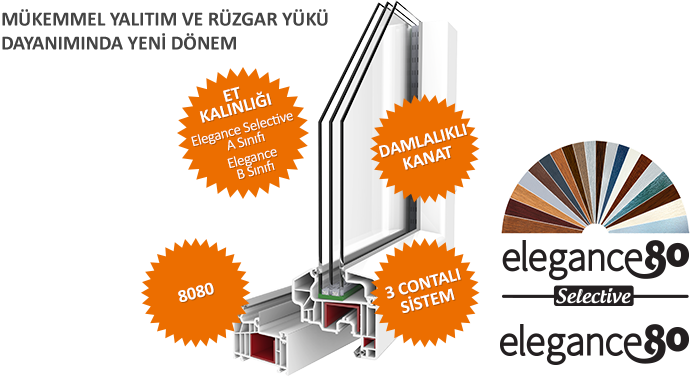

MÜKEMMEL YALITIM VE RÜZGÂR YÜKÜ DAYANIMINDA YENİ DÖNEM

Bir pencereden istenilen performansın fazlasını sağlayan Elegance ve Elegance Selective sistemi; yalıtım, güç ve estetik kriterlerini birleştirerek kaliteyi en üst noktaya taşıyan prestijli projelerin yeni çözüm ortağıdır. Tüm profillerinin 80 mm genişliğe sahip olması, 6 odacıklı tasarımı ve yalıtımı en üst seviyede tasarlanmış 3 contalı yapısıyla mükemmel ısı yalıtımı sağlarken; dış ortamdan gelen suyun en hızlı şekilde tahliye edilmesi için özel tasarlanmış bir sistemdir. Kanat tasarımlarına eğim verilerek ara contanın tam yalıtımı sağlanmıştır. Çok katlı binalarda yüksek rüzgar yüküne karşı üstün mukavemet sağlayan özel tasarım geniş orta kayıt profili sayesinde griyaj gibi ek profillere gerek kalmadan mükemmel performans sağlamaktadır.

Yüksek katlı binalarda ve rüzgar yükünün fazla olduğu konumlarda A sınıfı et kalınlığına sahip Elegance Selective projelerin tüm gerekliliklerini karşılamaktadır. Elegance, 21 farklı renk seçeneği ve estetik hatlarıyla mimarinin ve evinizin dekoratif beklentilerine alternatif çözümler sunmaktadır. İçi ve dışı farklı renklerdeki pencereleriyle hem eşyalarınızla ve duvar renginizle hem de apartmanınızın dış yüzeyiyle uyumlu alternatifler geliştirmektedir.

Estetik

Sahip olduğu 21 farklı lamine renk seçeneği ile farklı estetik ve dekoratif beklentilere göre pencere üretimi mümkündür. Bina cephesi ve iç ortam dekorasyonuna göre iç ve dış ortamda farklı renk folyo kullanılabilir. Ahşap desenli lamine renk seçenekleri ile geleneksel ağaç estetiği sağlanırken, eloksal gri ve antrasit başta olmak üzere farklı gri tonları ile dış cepheye uyumlu alüminyum görünümlü pencereler de üretmek mümkündür. Elegance 80 sistemi, sahip olduğu keskin ve geniş hatlar sayesinde modern yapılara uyum sağlayan ve yapıların maddi değerini yükselten bir üründür ve üstün ısı yalıtımı sayesinde tasarruf sağlar.

Sistem

  • Tüm profiller 80 mm genişliğe sahiptir.
  • Elegance Selective A sınıfı; Elegance B sınıfı et kalınlığına sahiptir.
  • 6 odacıklı olarak tasarlanmıştır.
  • 3 contalıdır.
  • Ara contanın tam yalıtım sağlaması için kanatlara eğim verilmiştir.
  • Kasada bulunan su tahliye sistemi sayesinde, ara contanın dış ve iç kısmından tahliye sağlanarak %100 su sızdırmazlığı sağlanmıştır.
  • 13 aks ispanyolet sistemine uygundur.
  • Sahip olduğu detay ve yardımcı profiller ile tüm mimari detaylara rahatlıkla çözüm üretilebilecek şekilde tasarlanmıştır.

Rüzgar Yükü Dayanımı

  • Elegance sistemi, (3.000 Pa (245 km/h) rüzgar yükü dayanımı güvenlik testi ve 600 Pa (110 km/h) su sızdırmazlık dayanımı testine göre tasarlanmış ve bu testlerden başarıyla geçmiştir.
  • Yüksek rüzgar yükü alan yapılarda mukavemet sağlamak için A sınıfı et kalınlığına sahip Elegance Selective Serisi mükemmel çözümler sunmaktadır.
  • Sistem tasarlanırken, destek saclarının şekli, profil içerisindeki konumları ve mevcut yapıların maruz kalabilecekleri azami rüzgar yükü değerleri göz önünde bulundurulmuştur.

Su ve Hava Sızdırmazlığı

  • Su tahliyesinin daha hızlı ve rahat şekilde olması için geliştirilmiş su tahliye açısı ve setleri sayesinde yüksek rüzgar yüklerinde dahi yağmura karşı yüksek dayanım sağlanmıştır.
  • 600 Pa (110 km/h) rüzgar yükü altında 4 litre/dakika yağmur debisinde yapılan testlerde iç ortama su sızıntısı olmayarak bu konudaki kalitesini ispat etmiştir.
  • Sahip olduğu 3. conta sistemi ile iç ortama su geçişi bütünüyle engellenmiştir.
  • Geniş yüzey alanına sahip orta kayıt profili sayesinde yüksek yapılarda ve yüksek rüzgar yüklerinde dahi griyaj gibi ek profillere gerek kalmadan yüksek performans sağlanabilmektedir.

Isı Yalıtımı

  • Elegance 80 sistemi, en yüksek ısı yalıtım değerlerine ulaşması için ara conta, destek sacı, odacık sayısı ve konumu, ısı köprüsü oluşturan tüm noktalar göz önünde bulundurularak tasarlanmıştır.
  • Sistemde kullanılan özel kasa, kanat contaları ve 3. ara conta özelliği sayesinde kışın ısının dış ortamdan iç ortama geçmesi engellenirken, yazın ise dış ortamdaki sıcak havanın iç ortama geçişi engellenmekte böylece hem yaz ve kış aylarında enerji tasarrufu sağlanmaktadır.
  • TS EN ISO 10077-2 standardına uygun olarak 1,23 m x 1,43 m ölçülerinde pencere sistemi ile Ug: 0,6 W/m2K, Uw : 0,91 W/m2K ve Uf : 1,02 W/m2K değerleri elde edilmektedir.

Ses Yalıtımı

  • Sisteminde kullanılabilen özel akustik camlar sayesinde yüksek ses yalıtım değerleri sağlanarak iç ortam kalitesi arttırılmaktadır.
  • Elegance Serisi ile 40 dB seviyelerine kadar ses yalıtımı sağlanarak otoyol ve havaalanı gibi mekanlara yakın konutlarda bile izole ve konforlu bir ortam oluşturulabilmektedir.

Hesaplamalar TS EN ISO 10077-2 standardına göre 1,23×1,43 m ölçülerinde pencere için 0,6 W/mºK ısı iletim kat sayısına sahip cam ünitesi kullanılarak yapılmıştır.

Et
Kalınlığı
Profil
Genişliği
Conta
Sayısı
Odacık
Sayısı
Profil Isı
Yalıtımı
Pencere Isı
Yalıtımı
A Sınıfı 85 mm 3 7 Uf : 1,07 W/m2K Uw : 0,93 W/m2K
Profil
Sınıfı
Ses
Yalıtımı
Hava
Geçirgenliği
Su
Sızdırmazlık
Rüzgar Yüküne
Dayanım
Cam
Kalınlıkları (mm)
TS – 5358 / EN 126089 : A 44 dB Sınıfı 4 Sınıf 9A Sınıf C3 20, 24, 32

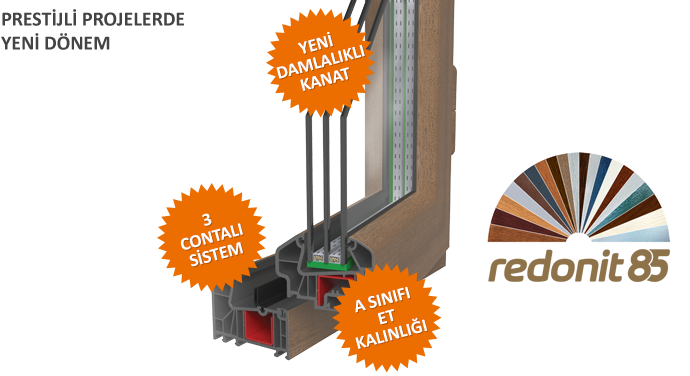

PRESTİJLİ PROJELERDE YENİ DÖNEM
PENCERE TEKNOLOJİSİNDE YENİ DÖNEM

Hayatımız ve mekan anlayışımız büyük bir hızla değişiyor. Zamanımızı daha verimli kullanmaya çalışıyoruz ve yaşadığımız mekânlarda yıllarca sorun yaşamayacağımız tercihler yapmaya özen gösteriyoruz. Yapı teknolojisi daha yüksek konfor ve işlevsellik üzerine şekillenmeye devam ediyor. REDONİT 85, PVC pencere ve profil standartlarını farklı bir boyuta taşıyan; güç, estetik, ısı ve ses yalıtımı kriterlerinde tüm gereklilikleri sağlayan prestijli projelerin standartları aşan yeni serisi. Yüksek ısı ve ses yalıtımıyla daha fazla konfor ve estetikte farklı bir boyut arayışında olanlar için tasarlandı. 85 mm profil genişliği, A sınıfı et kalınlığı, 7 odacıklı tasarımı, 3 contalı sistemi ile en zorlu iklim koşullarında dahi termal ve akustik yalıtım değerlerinde maksimum performans sergiliyor. 21 faklı renk ve desende lamine kaplama seçeneği ile Redonit, elit projelerin standart üstü serisi. Dekoratif beklentilerinizi karşılamak için iç ve dış yüzeylerde farklı renk kullanımı da mümkün. Redonit, giderek daha duyarlı hale geldiğimiz gürültüye karşı mükemmel akustik yalıtımı sunuyor, 3 contalı sistemiyle ekstra sızdırmazlık sağlıyor. Seçkin beğenilerle yaşam konforunu artırmak isteyenler için kusursuz bir pencere sistemi olan Redonit sizlerle tanışmayı bekliyor.

Estetik

21 farklı lamine kaplama rengi seçeneği ile tüm modern projelerin dekoratif beklentilerine uygun bir pencere sistemi REDONİT 85.  Bina cephesinin ve iç ortamın mimari stiliyle, iç ve dış ortamda farklı lamine renk seçenekleri uygulanmasına imkan veriyor. Ahşap desenli lamine renk seçenekleri ile doğanın estetiğini yakalarken, eloksal gri ve antrasit başta olmak üzere farklı gri tonları ile dış cephenize uyumlu alüminyum görünümü elde edebiliyorsunuz.

Sistem

  • Redonit sistemi 85 mm profil genişliğine sahiptir.
  • Sistemin tüm profilleri A sınıfı et kalınlığına sahiptir.
  • 7 odacıklı olarak tasarlanmıştır.
  • Sistemin tüm profilleri 3 contalıdır.
  • Contalar, profil üzerine geçirilerek uygulandığı için opsiyonel 3. conta istenilmeyen durumlarda kullanılmayabilir.
  • 44 mm’ye kadar cam ünitesi kullanmak mümkündür.
  • Redonit; profil genişliği, odacık sayısı ve sızdırmazlık sistemi sayesinde en zor şartlarda ve en geniş açıklıklarda dahi rahatlıkla kullanılabilir.
  • 13 aks ispanyolet sistemine uygundur.
  • Sahip olduğu detay ve yardımcı profiller yardımıyla tüm mimari projelere rahatlıkla çözüm üretilebilecek şekilde tasarlanmıştır.

Rüzgar Yükü Dayanımı

  • Redonit sistemi, 3.000 Pa(245 km/h) rüzgar yükü dayanımında güvenlik testine ve 600 Pa (110 km/h)  su sızdırmazlık dayanımına göre tasarlanmış ve bu testlerden başarıyla geçmiştir.
  • Redonit geliştirilirken yapıların maruz kalabilecekleri azami rüzgar yükü değerleri göz önünde bulundurulurmuş, destek saclarının yapısı ve profil içerisindeki konumları maksimum verim alabilecek şekilde tasarlanmıştır.
  • Sistem, sahip olduğu detay ve griyaj profiller sayesinde çok katlı modern yapılardaki geniş açıklıkların kapatılması için gerekli mukavemet değerlerini rahatlıkla sağlamaktadır.
  • Sistem sahip olduğu A sınıfı et kalınlığı ve destek sacları sayesinde yüksek rüzgar yüklerine karşı gerekli atalet değerlerini karşılayabilmektedir.

Su ve Hava Sızdırmazlığı

  • Su tahliyesinin daha hızlı ve rahat şekilde gerçekleşmesi için geliştirilmiş su tahliye açısı ve setleri sayesinde yüksek rüzgar yüklerinde dahi yağmura karşı üstün dayanım sağlanmıştır.
  • 600 Pa (110 km/h) rüzgar yükü altında 4 litre/dakika yağmur debisinde yapılan testlerde iç ortama hiçbir su sızıntısı olmamıştır.
  • Sahip olduğu 3. conta sistemi ile iç ortama su geçişi tamamen engellenmiştir.

Isı Yalıtımı

  • Redeonit sistemi, 85 mm profil genişliği, 7 odacık sistemi, 44 mm ye kadar cam ünitesi kullanabilme özelliği, odacık genişlikleri ve profil yüksekliği gibi üstün özellikleri ile pencere sistemlerinde sağlanabilecek en düşük ısı iletim katsayısını elde etmek için tasarlanmıştır.
  • Sistemde kullanılan özel tasarım kasa, kanat ve 3. ara conta özelliği ile ısı yalıtımı en üst seviyede sağlanırken; yaz ve kış aylarında sağladığı enerji tasarrufu sayesinde Redonit kendini amorti eden bir yatırımdır.
  • TS EN ISO 10077-2 standardına uygun 1,23 m x 1,43 m ölçülerinde pencere sistemi ile Ug : 0,6 W/m2K, Uw : 0,93 W/m2K ve Uf : 1,07 W/m2K değerleri sağlanmıştır.

Ses Yalıtımı

  • Redonit 85 serisi ile 44 dB değerine kadar ses yalıtımı sağlanabilmektedir. Böylelikle en gürültülü ortamlarda bile kaliteli yaşam seviyesinde ses ortamı oluşturmak mümkündür.
  • Redonit 85 serisinin sahip olduğu özel tasarım conta sistemi sayesinde akustik yalıtımında maksimum değerlere ulaşılmaktadır.
  • Sistem ile birlikte kullanılabilecek akustik camlar sayesinde oluşturulacak ses izolasyonu ile, dış çevreden gelebilecek gürültünün iç ortamlardan izole edilmesi en etkin şekilde sağlanmaktadır.

Profil Genişliği
(mm)
Hava Geçirgenlik
Sınıfı
Profil Sınıfı
TS -5358 / EN 12608
125 4 B
Rüzgar Yüküne
Dayanım Sınıfı
Ses Yalıtımı
(db)
Profil Isı İletim Katsayısı
(W/m2°K)
Pencere İletim Katsayısı
(W/m2°K)
C3 40 1,7 1,6

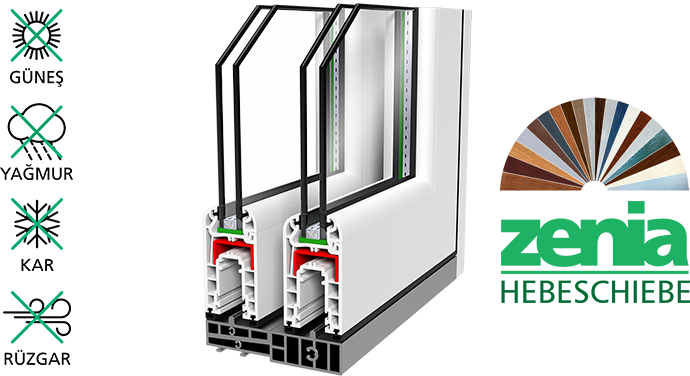

Zenia Hebeschiebe sistemi, Zenia Slide sistemine ait profillere alt tabanda kullanılan alüminyum kasa ve alüminyum çift ray adaptörünün de eklenmesiyle  müşterilerimizin  kullanımına sunulmuştur.

Zenia Hebeschiebe sistemiyle Hebeschiebe ispanyolet ve araba sistemleri kullanılabilmektedir. Böylelikle, her bir kanat 300 kg taşıma kapasitesine ulaşmaktadır. Geniş ve yüksek açıklıklara sahip bahçe, havuz ve balkon çıkışları gibi yapı detaylarında rahatlıkla kullanılabilen Zenia Hebeschiebe sistemleri, sürme sisteminin kullanım rahatlığı ve konforunu sizlerle buluşturuyor.  Zenia Hebeschiebe sisteminin yalıtım avantajı yaşam alanlarınıza değer ve konfor katıyor.

Zenia Hebeschiebe sisteminde kullanılan contalı interlock sistemi, tüm noktalarda kullanılan EPDM contalar, üst yalıtım profili ve kanat sarsıntısını engelleyen özel profiller sayesinde kullanım kolaylığı ve en üst seviyede yalıtım değerleri sağlamaktadır.

  • Tüm noktalarda EPDM conta ile kusursuz yalıtım
  • Yüksek yağmur ve ses yalıtımı
  • Her bir kanadın 200 kg yük taşıma kapasitesi
  • Kullanım ve montaj kolaylığı
  • 3 cm eşik yüksekliği ile geçiş kolaylığı
  • 125mm kasa – 50 mm kanat genişliği ile estetik görünüm
  • Özel kilitleme sistemi ile kanadı istenilen pozisyonda sabitleme
  • 21 farklı renk seçeneği
  • Hazır doğrama olarak temin avantajı
  • İstenilen sayıda kanat yapılabilmesi
  • İstenilen kanat/kanatlara hareket verilebilmesi
  • Tüm yalıtımlı sürme sistemlerine göre maliyet avantajı ve hebeschiebe ispanyolet
  • Zenia sistemi, alüminyum alt kasa kullanımıyla Hebeschiebe sistemine dönüşebilmektedir. Böylelikle her bir kanadın yük taşıma kapasitesi 300 kg olmaktadır.

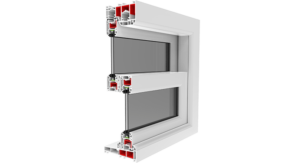

Fıratpen olarak tasarımını yaptığımız Giyotin Pencere Sistemi, pencere kanadının açılmasının uygun olmadığı mutfak ve çatı katı gibi dar mekanlarda; estetik açıdan değer katılmak istenen müstakil evler ve villalarda uygulanabilen dikey sürme sistemidir. Ayrıca doğal görünümün bozulmasının istenmediği tarihi yapıların restorasyon sürecinde tercih edilen pvc pencere sistemleridir.

Giyotin Pencere Sistemi:

  • Kanat istenilen açıklık seviyesinde bırakılabilmekte ve kullanılan özel aksesuar sistemi sayesinde 50 kg’a kadar kanat ağırlığı rahatlıkla hareket ettirilebilmektedir.
  • Her iki kanat isteğe bağlı olarak hareketli yapılabilmektedir.
  • Her iki kanat isteğe bağlı olarak vasistas pozisyonuna geçebilmekte; böylelikle havalandırma daha etkin yapılırken temizlik için kolaylık sağlanabilmektedir.
  • Sistemde kullanılan özel anahtarlı kilitleme sistemi sayesinde dışarıdan açılmaya karşı emniyetlidir.
  • Sistemin alt kasa profili denizlik şeklinde olduğu için dekoratif görünümlüdür.
  • Sistemde 5 mm – 20 mm ve 24 mm cam kalınlıkları kullanılabilmektedir.
  • Lamine kaplama seçeneği ile istenilen renk ve desende üretilebilmektedir.
  • Tasarlanan özel parçalar ile yan kasa ve alt denizlik profili rahatlıkla birbirine mekanik olarak bağlanabilmektedir.
  • Interlock sistemi sayesinde kanatlar kapandığında birbirine kenetlenmekte, hava ve su geçirgenliği engellenmektedir.
Kasa ve Kanat Profil Genişliği
(mm)
Conta Sayısı
(adet)
Odacık Sayısı Ses Yalıtımı
(desibel)
Hava Geçirgenlik Sınıfı Su Sızdırmazlık Sınıfı
75 3 6 43 4 9A
Profil Isı Yalıtımı
(W / M2 0K)
Pencere Isı Yalıtımı
(W / M2 0K)
Rüzgar Yüküne
Dayanım Sınıfı
Profil Sınıfı
TS -5358 / EN 12608
Cam Kalınlıkları
(mm)
1,02 0,94 C3 A 20,24,32,42,44







Selenit Cover Serisi, PVC pencerelere uygulanan alüminyum giydirme sistemi sayesinde dış ortamda alüminyum görünümü sağlamaktadır. PVC pencerenin üstün yalıtım özelliklerinden ödün vermeyen Selenit Cover, dış cepheyle uyumlu renklerdeki alüminyum kapaklar vasıtasıyla pvc pencerelere uygulanabilmektedir.

PVC pencere sistemleri, ısı iletkenliği en düşük (en yüksek yalıtım değerine sahip) pencere sistemleridir. Dış ortamda alüminyum görünümü istenilen uygulamalarda, PVC pencere profilleri üzerine özel tasarlanmış Selenit Cover alüminyum profilleri takılarak farklı renklerde alüminyum görünümü sağlanabilmektedir. Böylece, hem istenen estetik görünüm elde edilmiş olur hem de alüminyum kapak sayesinde pvc pencerenin ısı yalıtımı daha da yüksek değerlere ulaşır. Alüminyum profiller, pencerenin dış kısmına uygulanmaktadır.

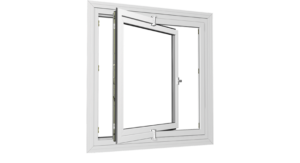

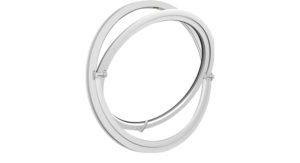

Fıratpen Pivot PVC Pencere Sistemleri özellikle konutlarda mutfak, hol, koridor ve çatı katlarında kullanılabildiği gibi farklı amaçlarla inşa edilen birçok yapıda da özgün çözümler için tercih edilirler. Pivot PVC Pencere Sistemleri merkez noktasındaki karşılıklı menteşeleri ile yatayda ve düşeyde yapabildiği 360º’lik kanat hareketi ve havalandırma pozisyonu sayesinde yapılarınızda pratik ve özgün kulanım olanakları sunar. Kare, dikdörtgen ve dairesel formları ile iç mekanlarınıza konfor, ferahlık ve genişlik kazandırdığı gibi kompakt yapısıyla da mükemmel ses ve ısı yalıtım özellikleri sağlarlar.

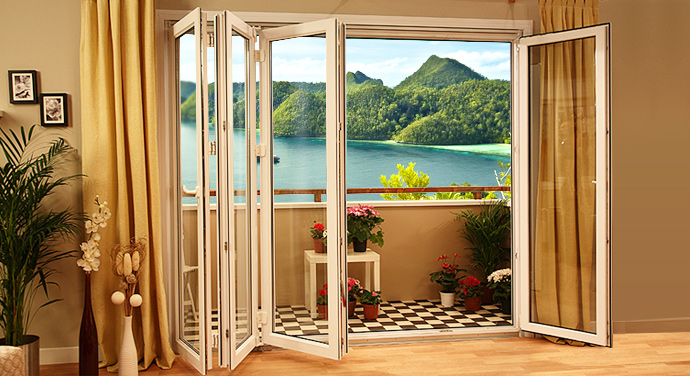

Fıratpen Katlanır PVC Pencere ve akordiyon kapı Sistemleri teras, balkon ve bahçelere açılan geniş açıklıklarda tercih edilirler. Katlanır pencere sistemleri 6mt’ye kadar olan pencere açıklıklarında rahatlıkla kullanılabilir. Kanat genişlikleri ise 90 cm’ye kadar yapılabilmektedir. Kanatlarda tek açılım yada çift açılım sistemleri tercih edilebilir. PVC Pencerenin genişlik ve yükseklik ölçüsüne göre kanatlar sağ, sol yada her iki tarafa aynı anda toplanılabilmektedir. Böylece, katlanır akordiyon kapı sistemleri manzaranızı kapatmadan uzun yıllar boyunca yüksek konforlu çözümler üretir. Katlanır akordiyon kapılarda kullanılan PVC Profillerin üzerinde bulunan contalar ve sistem için özel tasarlanmış menteşeler sayesinde mükemmel ses ve ısı yalıtımı sağlanmaktadır. Katlanır akordiyon pencere sistemlerinde 20mm, 24 mm çift cam yada 32 mm  üç cam sistemleri kullanılabilmektedir. Bunun yanı sıra jaluzili cam kullanımı da mümkündür. Katlanır akordiyon kapı pencere sistemleri için özel olarak tasarlanmış araba ve raylar sayesinde kanatlar kolay bir şekilde açılıp kapanabilmektedir. Kullanımları çok kolay ve pratiktir.



Profil Genişliği
(mm)
Hava Geçirgenlik
Sınıfı
Su Sızdırmazlık
Sınıfı
70 3 3A
Rüzgar Yüküne
Dayanım Sınıfı
Ses Yalıtımı
(db)
Profil Isı Yalıtımı
(W/m2°K)
Pencere Isı Yalıtımı
(W/m2°K)
C2 32 1,45 2,20

Fıratpen Çek Aç Sistemler özellikle teras, balkon ve bahçelere açılan geniş açıklıklarda tercih edilirler. PVC Çek Aç Sistemler iç mekanlarınıza konfor, ferahlık ve genişlik kazandırdığı gibi mükemmel ses ve ısı yalıtımı da sağlarlar. PVC Çek Aç Sistemlerinin en önemli özelliklerinden birisi de, üstün mühendislik çözümleri sayesinde kanadının çok kolaylıkla hareket edebilmesidir.

Shutterbox Panjur Sistemleri

Her türlü projeye mükemmel uyum sağlayan Shutterbox Panjur Sistemleri, bina dış yüzeyine taşmayan ve pencere üzerine uygulanan monoblok panjur sistemleridir. Laminasyon seçenekleri, estetik görünümleri ve işlevsellikleriyle mimari ve dekoratif beklentilerinize uygun çözümler sunar.

Shutterbox panjur sistemleri 3 farklı ölçüde kutu sisteminden oluşmaktadır.

  • 155 mm Panjur Kutusu
  • 195 mm Panjur Kutusu
  • 220 mm Panjur Kutusu

Shutterbox Panjur sistemleri, 3 farklı tip kutu ölçüsü ile en yüksek açıklıklardan en düşük açıklıklara kadar tüm pencere ve kapı ölçülerine uyumlu olarak tasarlanmıştır.

Shutterbox Panjur Sistemleri 37 mm’den 55 mm’ye kadar PVC ve alüminyum lamel kullanımına uygundur.

Sistem, sahip olduğu detay profiller sayesinde sürme sistemlerine uygulanabildiği gibi panjur ile birlikte stor ve plise sineklik uygulanmasına da uygun olarak tasarlanmıştır.

Shutterbox panjur sistemleri ile kutu içerisinde kullanılabilen motorlar sayesinde panjurunuzu buton ya da kumanda yardımı ile çalıştırabilirsiniz.

Sağladığı ısı, ses yalıtımı ve ekstra hırsız emniyeti sayesinde Shutterbox panjur sistemleri uygulandığı yapıya değer katar.

Panjur Sistemlerinin Genel Özellikleri

  • Panjur kutuları sadece 2 farklı profilden oluşmaktadır.
  • Yan kapak ve orta yataklar üzerinde bulunan pimler sayesinde kolay ve hatasız montaj imkanı sağlar.
  • 3 kutu profilinde de orta ray ve kenar raylar ortaktır.
  • İki parçalı dış kapak sayesinde iç – dış farklı renk uygulamasına uygundur.
  • Panjur kutularının güneş ışınlarına karşı dayanımını arttırmak için geliştirilen özel alüminyum çıta kullanımı mevcuttur.
  • Detay profiller sayesinde sürme ve sineklik sistemlerinin panjur sistemi ile kullanılabilmesi sağlanır.

Panjur Sistemleri Kutu Sarım Ölçüleri

220’lik Panjur Kutusu

Lamel
Türü
Tambur
Tipi (mm)
Max. Sarım
Yüksekliği (mm)
Önerilen Max.
Genişlik (mm)
37 mm PVC 40 4.000 1.200
60 4.000
52 mm PVC 60 2.800 1.500
39 mm Alm. 40 4.000 2.000
60 4.000
41 mm Alm. 40 3.250 2.000
60 3.250
45 mm Alm. 40 3.250 2.000
60 3.250
55 mm Alm. 60 2.000 2.200

195’lik Panjur Kutusu

Lamel
Türü
Tambur
Tipi (mm)
Max. Sarım
Yüksekliği (mm)
Önerilen Max.
Genişlik (mm)
37 mm PVC 40 3.000 1.200
60 2.900
52 mm PVC 60 2.000 1.500
39 mm Alm. 40 3.000 2.000
60 2.700
41 mm Alm. 40 2.200 2.000
60 2.000
45 mm Alm. 40 2.000 2.000
60 2.000
55 mm Alm. 60 1.750 2.200

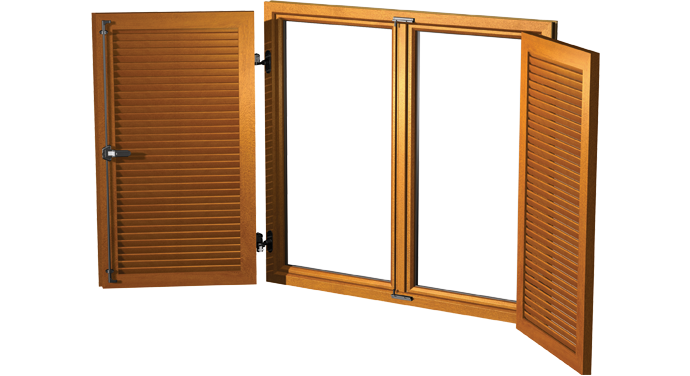

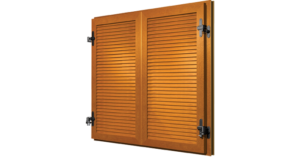

Her türlü projenize uyum sağlayan Fıratpen Kepenk Sistemleri, zengin aksesuar seçenekleriyle geleneksel mimari ve dekoratif beklentilerinize ideal çözümler sunduğu gibi, yapılarınızda da içten dışa doğru kontrollü koruma sağlar. Yapılarınızın dış yüzeyi ile uyumlu tasarımı, doğal ahşap desenli laminasyon kaplama seçenekleri, estetik görünümleri ve işlevsellikleri ile yaşam alanlarınıza konfor ve kolaylıklar kazandırır.

  • Tüm Fıratpen pencere ve kapı sistem serileri ile uyumludurlar.
  • 140 cm genişliğe ve 240 cm yüksekliğe kadar ulaşan ölçüleriyle tüm farklı kapı ve pencere sistemlerinde kolaylıkla kullanılabilirler.
  • 80 mm x 35 mm ölçülerinde ve 67º’lik açıdaki hareketsiz lamel sistemi sayesinde güneş ışınlarının içeri girmesini engeller.
  • Sabitleme seçeneği sayesinde havalandırma mazgalı olarak ta kullanma olanağı sağlar.
  • Tek kanat uygulamalarında kullanılabildiği gibi, kanat adaptör profili yardımıyla çift kanat uygulamalarında da güvenle kullanılabilirler.
  • Üretiminde pvc pencere profil formülü kullanıldığı için zorlu doğal koşullara ve güneş ışınlarına karşı dayanım performansı mükemmeldir.
  • Fıratpen Kepenk Sistemleri, tüm parçaları tarafımızca üretildiği için entegredir ve mükemmel çalışır.
  • Manuel ve havalı (pnomatik) menteşe seçenekleri bulunmaktadır.
  • Doğal ahşap desenli laminasyon kaplama seçenekleri ve farklı renk seçenekleri bulunmaktadır.
  • Fırat Laboratuvarlarında gerçekleştirilen testlerde zorlu koşullara karşı mükemmel dayanıklılığı kanıtlanmıştır.
